对焊式三维偏心多层次金属硬密封蝶阀

下一条：D71X手柄对夹式软密封蝶阀上一条：法兰式三偏心多层次金属硬密封蝶阀(DKQ943H)

产品概况安装尺寸

产品概述

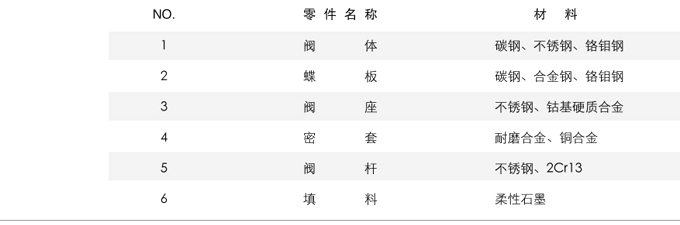

主要零部件材料

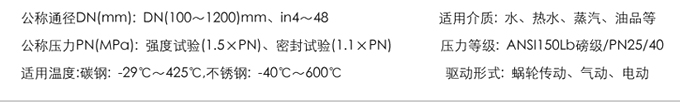

主要技术参数

采用标准

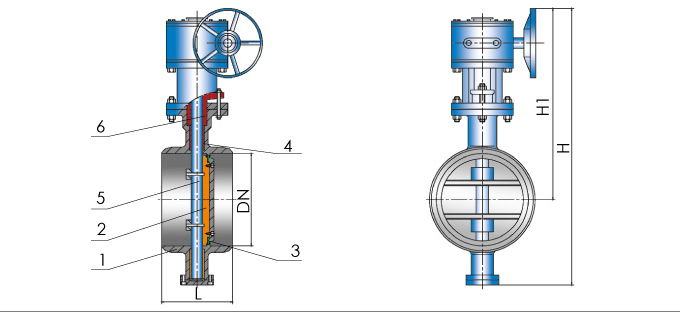

结构特点

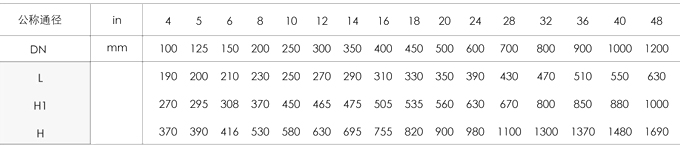

主要外形尺寸及连接尺寸

外型安装尺寸

型号	A	A1	A2	A3	B	K	DN	D1	ф1	фd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

材料特性

隔膜品种介质种类	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△	?
浓硝酸	×	×	△	△	?
浓硫酸	×	×	○	△	?
浓盐酸	×	△	△	△	?
浓磷酸	×	△	△	△	?
浓醋酸	×	×	×	△	?
浓氢氧化钠	○	○	△	△	?
无水氨	△	△	△	△	?
稀硝酸	×	×	○	△	?
稀硫酸	△	△	△	△	?
稀盐酸	×	○	△	△	?
稀磷酸	×	×	△	△	?
稀氢氧化钠	○	○	△	△	?
氨水	△	△	×	?	?
苯	×	×	○	○	?
汽油	○	○	○	○	?
石油	△	×	○	○	?
四氯化碳	○	?	○	○	?
二硫化碳	○	?	×	○	?
乙醇	○	○	○	○	?
丙酮	×	△	×	○	?
甲酚	×	△	△	○	?
乙醛	×	×	△	○	?
乙苯	×	×	△	○	?
丙烯晴	△	△	×	○	?
丁醇	○	○	○	○	?
丁二烯	○	×	△	○	?
苯乙烯	×	×	△	○	?
醋烯乙酯	×	×	×	○	?
醚	×	×	×	?	?

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

产品概述
安装尺寸

外型安装尺寸

型号	A	A1	A2	A3	B	K	DN	D1	ф1	фd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

材料特性

隔膜品种介质种类	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△	?
浓硝酸	×	×	△	△	?
浓硫酸	×	×	○	△	?
浓盐酸	×	△	△	△	?
浓磷酸	×	△	△	△	?
浓醋酸	×	×	×	△	?
浓氢氧化钠	○	○	△	△	?
无水氨	△	△	△	△	?
稀硝酸	×	×	○	△	?
稀硫酸	△	△	△	△	?
稀盐酸	×	○	△	△	?
稀磷酸	×	×	△	△	?
稀氢氧化钠	○	○	△	△	?
氨水	△	△	×	?	?
苯	×	×	○	○	?
汽油	○	○	○	○	?
石油	△	×	○	○	?
四氯化碳	○	?	○	○	?
二硫化碳	○	?	×	○	?
乙醇	○	○	○	○	?
丙酮	×	△	×	○	?
甲酚	×	△	△	○	?
乙醛	×	×	△	○	?
乙苯	×	×	△	○	?
丙烯晴	△	△	×	○	?
丁醇	○	○	○	○	?
丁二烯	○	×	△	○	?
苯乙烯	×	×	△	○	?
醋烯乙酯	×	×	×	○	?
醚	×	×	×	?	?

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

111

产品概述

主要零部件材料

主要技术参数

采用标准

结构特点

主要外形尺寸及连接尺寸

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、液动蝶阀价格等详情，请联系我们，电话：021-59170722!
