产品概况安装尺寸

产品综述

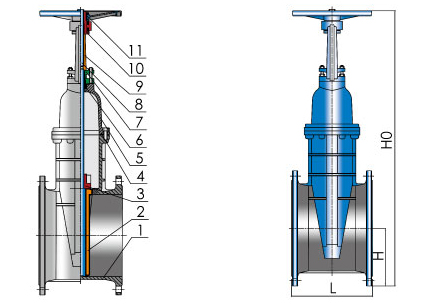

外形结构

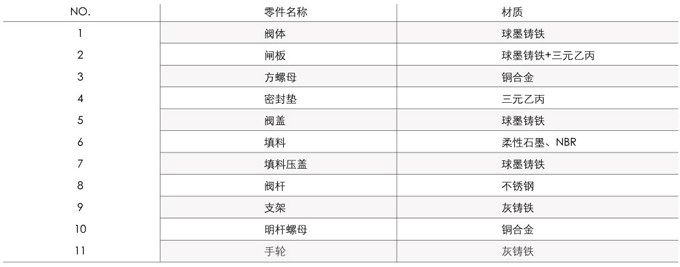

主要零部件材质

主要技术参数

主要外形尺寸

外型安装尺寸图：

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h	n-d
CQB32-20-125	125	150	100	458	133	120	90	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB32-20-160	140	155	100	483	143	160	115	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB40-25-105	125	150	100	458	133	120	90	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB40-25-125	140	155	125	508	143	160	112	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50	4-ф17
CQB40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф22
CQB50-40-85	125	150	100	458	133	120	90	80	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB50-32-105	140	155	125	508	143	160	112	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50	4-ф17
CQB50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50	4-ф17
CQB50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50	4-ф22
CQB50-32-250	254	255	210	898	308	228	160	100	390	440	420	260	485	485	308	160	120	440	680	80	4-ф22
CQB65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф17
CQB65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф17
CQB65-40-200	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф22
CQB65-40-250	279	285	241	968	308	228	180	100	390	440	420	280	505	530	321	161	120	440	680	80	4-ф22
CQB80-65-125	216	210	140	728	253	160	132	80	350	380	420	230	390	413	236	140	80	320	480	50	4-ф17
CQB80-65-160	254	255	210	898	297	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф22
CQB80-50-200	254	255	254	943	308	200	160	100	390	440	420	260	460	485	308	161	120	440	680	80	4-ф22
CQB80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100	4-ф22
CQB100-80-125	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф17
CQB100-80-160	254	255	254	975	308	200	160	100	390	440	420	260	460	475	308	161	120	440	680	80	4-ф22
CQB100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100	4-ф28
CQB100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100	4-ф28

法兰尺寸：

泵型号	进口法兰							出口法兰
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-φ14	20	48	65	96	14	2	4-φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-φ14	25	58	75	100	14	3	4-φ11
40-25-125
40-25-160		84	110	150	18	3	4-φ18	25	65	85	115	16	3	4-φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-φ14	40	78	100	130	16	3	4-φ14
50-32-105								32	69	90	120	16	3	4-φ14
50-32-125
50-32-160		99	125	165	20	3	4-φ18	32	76	100	140	18	3	4-φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-φ14	50	88	110	140	16	3	4-φ14
65-50-160		118	145	185	20	3	4-φ18	50	99	125	165	20	3	4-φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125	?	124	150	190	18	3	4-φ18	65	108	130	160	16	3	4-φ14
80-65-160	80	132	160	200	20	3	4-φ18	65	118	145	185	20	3	4-φ18
80-50-200		132	160	200	20	3	8-φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-φ18	80	124	150	190	18	3	4-φ18
100-80-160	100	156	180	220	22	3	8-φ18	80	132	160	200	20	3	8-φ18
100-65-200								65	118	145	185	20	3	4-φ18

安装与调试：

（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打幵吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配爸底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机苣动后，缓慢打幵排出阀，待泵进入正常工作状态后，再将排出阀调到所需幵度。
（六）泵停止工作前，应先关团排出阀门，然后切断电源。

注意事项：

（一）因磁力泵轴承的冷却和通滑是靠被辙送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再层动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境溫度应小于40℃，电机溫升不得超过75℃。
（四）被输送的介质及其溫度应在泵材允许范围內(洋见附表卜工程塑料泵的使用溫度〈60℃，金属泵的使用溫度〈100℃，辙送吸入压力不大于0.2MPa，最大工作压力1.6MPa，密度不大于1600Kg/m㎡，粘度不大于30x10-6㎡/S的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结晶的介质，使用后应及时清洗，排淨泵內积液。
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

产品概述
安装尺寸

外型安装尺寸图：

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h	n-d
CQB32-20-125	125	150	100	458	133	120	90	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB32-20-160	140	155	100	483	143	160	115	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB40-25-105	125	150	100	458	133	120	90	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB40-25-125	140	155	125	508	143	160	112	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50	4-ф17
CQB40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф22
CQB50-40-85	125	150	100	458	133	120	90	80	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB50-32-105	140	155	125	508	143	160	112	65	?	?	?	?	?	?	?	?	?	?	?	?	?
CQB50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50	4-ф17
CQB50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50	4-ф17
CQB50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50	4-ф22
CQB50-32-250	254	255	210	898	308	228	160	100	390	440	420	260	485	485	308	160	120	440	680	80	4-ф22
CQB65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф17
CQB65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50	4-ф17
CQB65-40-200	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф22
CQB65-40-250	279	285	241	968	308	228	180	100	390	440	420	280	505	530	321	161	120	440	680	80	4-ф22
CQB80-65-125	216	210	140	728	253	160	132	80	350	380	420	230	390	413	236	140	80	320	480	50	4-ф17
CQB80-65-160	254	255	210	898	297	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф22
CQB80-50-200	254	255	254	943	308	200	160	100	390	440	420	260	460	485	308	161	120	440	680	80	4-ф22
CQB80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100	4-ф22
CQB100-80-125	254	255	210	898	308	180	160	100	390	440	420	260	440	485	308	161	120	440	680	80	4-ф17
CQB100-80-160	254	255	254	975	308	200	160	100	390	440	420	260	460	475	308	161	120	440	680	80	4-ф22
CQB100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100	4-ф28
CQB100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100	4-ф28

法兰尺寸：

泵型号	进口法兰							出口法兰
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-φ14	20	48	65	96	14	2	4-φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-φ14	25	58	75	100	14	3	4-φ11
40-25-125
40-25-160		84	110	150	18	3	4-φ18	25	65	85	115	16	3	4-φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-φ14	40	78	100	130	16	3	4-φ14
50-32-105								32	69	90	120	16	3	4-φ14
50-32-125
50-32-160		99	125	165	20	3	4-φ18	32	76	100	140	18	3	4-φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-φ14	50	88	110	140	16	3	4-φ14
65-50-160		118	145	185	20	3	4-φ18	50	99	125	165	20	3	4-φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125	?	124	150	190	18	3	4-φ18	65	108	130	160	16	3	4-φ14
80-65-160	80	132	160	200	20	3	4-φ18	65	118	145	185	20	3	4-φ18
80-50-200		132	160	200	20	3	8-φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-φ18	80	124	150	190	18	3	4-φ18
100-80-160	100	156	180	220	22	3	8-φ18	80	132	160	200	20	3	8-φ18
100-65-200								65	118	145	185	20	3	4-φ18

安装与调试：

注意事项：
